Smart Multi 菱 睿

三菱電機菱睿系列家用版多聯分體式空調，可根據室內裝潢要求靈活選用多種不同形式的室內機，兼容睿智，彰顯品位。

一、產品介紹

（一）產品特點：

1、制冷容量范圍：11.2~45kW。

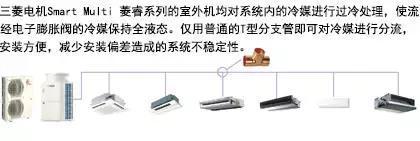

2、室內機通過分支管（或分支集管）連接至室外機，配管簡單方便。

3、電源規格：單相 220V，三相 380V。

三菱電機全新推出的YRKC菱睿上出風系列空調機組使用了改進的渦旋式壓縮機，在原有大容量低壓外殼結構的基礎上，結合了三菱電機的“龍骨馬達”集中式繞組方式。

（二）核心部件

1、應用了M-NET智能化網絡管理系統。

2、室內機容量范圍寬廣，支持a小1.7KW天花暗藏風管式室內機，應對書房、衣帽間等小型空間。

3、支持動態地面測溫技術（天花板卡式四向送風室內機）。

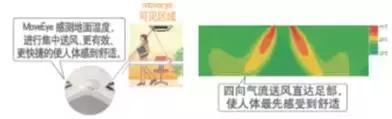

Move Eye動態地面測溫技術即通過追加動態地面測溫組件，使機組可以通過紅外輻射感應地面溫度，自動調節送風，防止過冷/過熱，提升舒適感的同時有效杜絕了能量浪費。

天花型卡式四向送風內機MoveEye可實現360°范圍地面測溫。

4、精細溫度控制技術

中央空調能滿足家庭中各個成員對空調的個性化要求，設定個人感覺適宜的溫度、風速等；所有室內機獨立工作，不必一開全開，室外機根據各個室內機運行狀態靈活調整容量（變頻）。

5、側出風系列

*4HP 可連接室內機1~8臺

*5HP 可連接室內機1~10臺

*6-10HP 可連接室內機1~12臺

6、上出風系列

*12-18HP 可連接室內機2~18臺

（三）獨自特性：

1、直流風扇電機

采用高效率的直流電機驅動室外機的風扇。其效率可比同容量交流電機高60%。

2、高可靠性平板翅片

由于采用防止積塵式平板翅片，在整個使用期中都可以保持其初期高能源效率。

1）PUMY側出風系列采用的是直流高效渦旋式壓縮機，PUHY上出風系列則采用的是大容量直流渦旋式壓縮機

2）上出風型菱睿系列室外機組內僅有一臺變頻控制壓縮機，利用來自控制板運算處理器傳遞的指令實現可變容量輸出。

獨特的渦旋式壓縮腔體設計確保壓縮機始終處于低壓的工作狀態，潤滑油的狀態更為穩定，有利于機組的長效穩定運行。得益于單機大容量化，優化的冷媒配管回路更為簡單可靠，大幅度降低機組內部能量損耗和故障發生率。

二 室外機參數型號

三 室內機參數型號
